تغلب على مشاكل وصلة النحاس-الألومنيوم في تصنيع قضبان التوزيع
⚡ ملخص تقني: تتيح تقنية اللحام فوق الصوتي بالحالة الصلبة من قوانغتشو جينه نينغ ألتراساوند ربط النحاس والألمنيوم دون صهر، مما يتجنب تشكيل مركبات بين فلزية هشة وشوائب الأكسيد - وهي نقاط الضعف القاتلة في اللحام التقليدي بالانصهار. يُحقق الوصل النهائي مقاومة منخفضة وقوة ميكانيكية عالية، ومناسب لحزم بطاريات السيارات الكهربائية، وإلكترونيات الطاقة، وأسلاك الجهد العالي، مع تأثير حراري ضئيل. أبرز النتائج: مقاومة التلامس < 0.1 مللي أوم، تمزق المادة الأساسية في اختبار التدمير، زمن دورة من 0.5 إلى 1.5 ثانية فقط، مع توافق مع خطوط الإنتاج الآلية. يقدم فريق المهندسين التطبيقيين دراسات جدوى مجانية، وتحليل المقاطع العرضية، والتحقق من خرائط المقاومة.

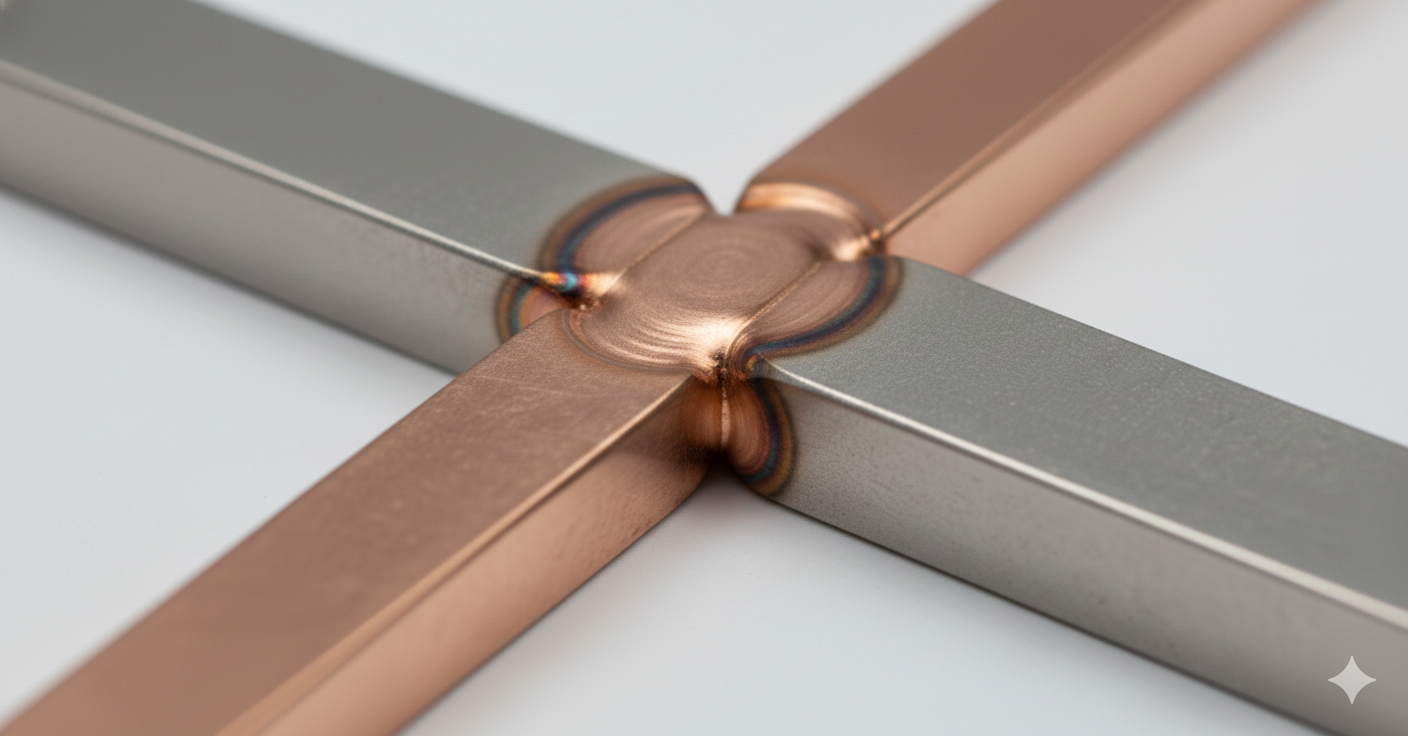

علم الربط بالحالة الصلبة
تعتمد طرق الربط بالانصهار التقليدية (الليزر، المقاومة، اللحام بالقصدير) على طاقة حرارية عالية لإذابة المواد. عند تطبيق ذلك على النحاس (Cu) والألمنيوم (Al)، يؤدي هذا الانصهار إلى تكوين مركبات بين فلزية (IMCs) - طبقات صلبة وهشة تقلل العمر الميكانيكي والموثوقية الكهربائية.
تخلق عملية الموجات فوق الصوتية لدينا رابطة معدنية بدون انصهار. يعمل الاحتكاك عالي التردد على تفكيك الأكاسيد السطحية وبدء الانتشار الشبكي على المستوى الذري، مما يلغي نمو المركبات البين فلزية ويحقق تلامسًا نقيًا بين المعدن مع تأثير حراري ضئيل.
لماذا تفشل العمليات التقليدية غالبًا؟
تعمل قضبان التوصيل ثنائية المعدن على تقليل الوزن والتكلفة، لكنها تقدم عقبات هندسية خطيرة عند تطبيق الحرارة عبر الطرق التقليدية:
هشاشة المركبات البين فلزية: يؤدي الاختلاف في درجات الانصهار إلى تفاعلات يوتكتيكية غير قابلة للتحكم، مما يجعل الوصلات عرضة للتشقق تحت اهتزازات المركبات والدورات الحرارية.
الأكاسيد العازلة: طبقة الأكسيد على الألمنيوم هي عازل مستمر. تحبس طرق الانصهار هذه الأكاسيد، مما يؤدي إلى مخاطر انهيار حراري خطير ومقاومة تلامس عالية.
عدم التوافق الحراري: الموصلية العالية للنحاس تسحب الطاقة بعيدًا، مما يتسبب في التواء جانب الألمنيوم أو احتراقه أثناء اللحام، مما يؤدي إلى جودة وصل غير متسقة.
سيناريوهات التطبيق الحرجة
نظرًا لأن معدات الموجات فوق الصوتية لدينا غير حساسة لاختلافات نقاط الانصهار، فهي الخيار الأمثل لـ:
حزم بطاريات السيارات الكهربائية: لحام رقائق النحاس متعددة الطبقات بقضبان توصيل الألمنيوم السميكة — مثالية للتوصيلات البينية للخلايا المنشورية والحقيبة.
إلكترونيات الطاقة: توصيل أطراف النحاس بمشتتات حرارة الألمنيوم دون تلف حراري لترانزستورات IGBT أو MOSFETs الحساسة.
تسليطات الجهد العالي: ضغط ولحام أسلاك النحاس المجدولة بأطراف الألمنيوم بشكل آمن لتوصيلات موثوقة للجهد العالي.
معايير الأداء
تعادل موصلية المعدن الأساسي، مما يقلل من توليد الحرارة وفقدان الطاقة.
أثناء الاختبار التدميري، يتمزق معدن الألمنيوم الأساسي قبل فشل اللحام — دليل على قوة الوصلة المتفوقة.
محسّن لخطوط التجميع الروبوتية الآلية عالية السرعة مع مراقبة جودة متكاملة سلسة.
استشر مهندسينا التطبيقيين
أرسل لنا مواد قضبان التوصيل الخاصة بك للحصول على دراسة جدوى مجانية، وتحليل مقطع عرضي، ورسم خرائط المقاومة. تسريع مشاريع السيارات الكهربائية وأنظمة تخزين الطاقة لديك بوصلات نحاس-ألمنيوم موثوقة.
